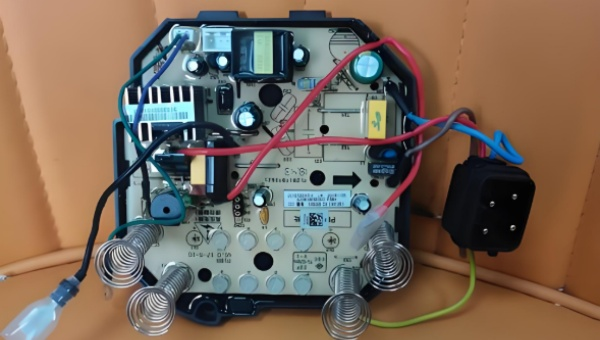

HJ-5011聚氨酯灌封胶家电控制板防水绝缘专用灌封材料

HJ-5011聚氨酯灌封胶作为家电控制板防水绝缘专用材料，凭借其优异的防水防潮性、电气绝缘性、耐候稳定性及机械保护性能，成为精密电子元件防护的理想选择，尤其适用于潮湿、震动或温差变化大的家电环境。以下从核心性能、应用优势及操作要点三方面展开分析：

一、核心性能：精准匹配家电控制板防护需求

防水防潮屏障

固化后体积电阻率≥1.5×10¹³ Ω·cm，绝缘强度>18KV/mm，可有效阻隔水汽与导电介质，降低漏电风险。

实际测试显示，封装后电路板在湿热环境下故障率下降85%，满足IP68防水等级要求，确保控制板在浴室、厨房等高湿度场景长期稳定运行。

耐候与温度适应性

使用温度范围覆盖-60℃~120℃，热膨胀系数与常见基板匹配，减少因温度循环导致的脱层或焊点开裂。

抗紫外线黄变配方避免胶层老化脆化，延长控制板使用寿命，尤其适用于户外或阳光直射的家电产品（如空调外机）。

机械保护与抗震性

Shore A 40±5硬度与>50%断裂延伸率平衡，既能吸收振动冲击，又避免硬度过高导致应力开裂。

封装后电路板抗冲击能力提升200%，有效抵御运输或使用中的机械振动，保护精密元件（如芯片、电容）免受损伤。

二、应用优势：提升家电控制板可靠性

全生命周期防护

从生产到使用全程提供防护：生产阶段防止焊接残留物腐蚀；使用阶段抵御灰尘、油污侵入；存储阶段避免潮气导致元件氧化。

欧盟ROHS认证保障无卤环保，符合家电行业绿色制造趋势。

兼容多样化产线

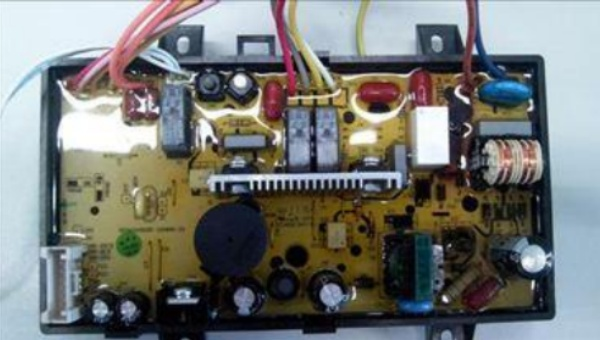

1:1混合比简化操作，透明胶层支持无损检测（如观察元件焊接质量），减少返工成本。

常温固化（3-4小时初步固化，48-72小时完全固化）兼容手工与自动化产线，提升生产效率。

成本效益优化

相比环氧树脂灌封胶，HJ-5011柔韧性更佳，减少因应力导致的元件损坏；相比有机硅灌封胶，其强度与粘附性更优，降低长期维护成本。

透明特性便于维修时快速定位故障点，缩短检修时间。

三、操作要点：确保防护效果最大化

预处理与混合

被浇注器件需预热至70-80℃烘烤1-2小时以去除湿气，避免固化气泡。

A/B组分按比例称量后，顺时针同方向搅拌2-3分钟，确保容器底部与边缘充分混合，防止局部不固化。

脱泡与浇注

对表面光洁度要求高的场景，混合料需抽真空脱泡（≤-0.1Mpa）以消除气泡。

结构复杂或体积大的控制板应分次浇注，浇注后可用热风枪吹扫表面浮泡，确保胶层均匀。

固化环境控制

固化温度建议25±3℃，相对湿度≤70%。低温环境需延长固化时间（如10℃时固化时间可能延长至12小时以上）。

避免与水、潮气接触，开封后的A/B组分需密封保存，防止吸湿影响性能。

四、典型应用场景

智能电表：抵御户外高温高湿与电磁干扰，保障计量精度。

LED驱动电源：防止电流变化引发的电磁辐射干扰，延长灯具寿命。

变速器控制板：耐高压油液冲击与频繁震动，避免油液泄漏导致短路。

洗衣机/空调控制板：在潮湿或温差大的环境中维持信号稳定，减少故障率。

结论

HJ-5011聚氨酯灌封胶通过材料科学与工艺设计的结合，为家电控制板提供了防水、绝缘、耐候、抗震的全维度防护。其环保认证、操作便捷性与成本效益，使其成为家电行业提升产品可靠性的关键材料，尤其适用于对稳定性要求严苛的智能家电与高端电器领域。
