聚氨酯灌封胶在智能水表模块防水绝缘封装中的优势是什么

智能水表模块作为计量与数据传输的核心，长期处于潮湿（如管道周边、地下井）、温差波动（-20℃~60℃）及轻微振动环境，对封装材料的防水密封性、绝缘性、耐候性要求极高。聚氨酯灌封胶凭借特性与场景的高度适配，成为该领域封装的理想选择，核心优势可从五大维度展开：

一、卓越防水密封性：阻断潮气侵入的 “第一道防线”

智能水表模块最核心的风险是潮气渗入 —— 轻则导致电路板短路、数据紊乱，重则直接烧毁元件。聚氨酯灌封胶固化后能形成无孔隙、高弹性的密封胶层，且对水表模块常用的塑料外壳（ABS、PC）、金属接口（铜端子）及电路板基材均有优异附着力，可紧密贴合各界面，彻底阻断雨水、露水、管道冷凝水的侵入路径。

区别于普通环氧胶，聚氨酯胶的弹性特性还能适配水表模块长期使用中的轻微形变（如外壳热胀冷缩、安装震动），避免胶层开裂产生 “密封漏洞”，确保长期防水效果（通常防水等级可达 IP67 及以上）。

二、可靠电气绝缘性：保障模块安全运行

智能水表模块包含计量芯片、无线传输模块、电源电路等，需封装材料具备高绝缘性以避免电路间漏电或对地短路。聚氨酯灌封胶的体积电阻率通常可达 10¹⁴~10¹⁶Ω・cm，击穿电压≥20kV/mm，能有效隔绝不同电路节点间的电流传导，同时防止金属端子与外壳间的漏电风险，尤其适配水表模块 “低电压、高精度” 的电气特性，避免绝缘失效导致的计量误差或模块损坏。

三、耐高低温与耐候性：适配复杂环境工况

智能水表需在北方冬季低温（-20℃以下）、南方夏季高温（60℃以上）及昼夜温差波动中稳定工作，普通灌封胶易因温度变化出现脆化（低温）或软化（高温），丧失防护性能。而聚氨酯灌封胶通过配方改性，可实现 **-40℃~80℃的宽耐温范围 **，低温下保持弹性不脆裂，高温下不流挂、不分解，能耐受长期温差循环；同时具备良好的耐湿热老化性，在地下井潮湿环境中使用 3-5 年，胶层性能仍无明显衰减，避免因材料老化导致的防护失效。

四、低应力特性：保护精密元件不受损

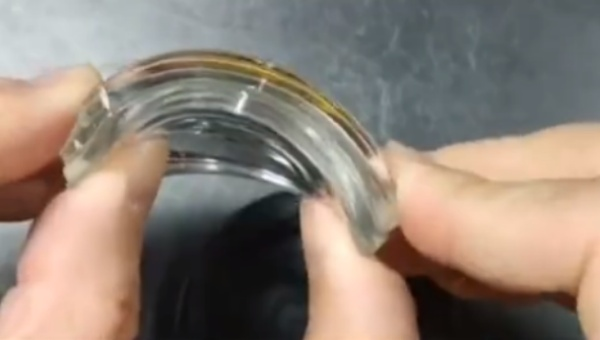

智能水表模块集成度高，包含微型传感器、贴片电阻、薄型电路板等精密元件，对封装胶的 “应力友好性” 要求高 —— 传统刚性灌封胶（如环氧）固化收缩时易产生内应力，可能导致元件引脚断裂、传感器精度偏移。聚氨酯灌封胶固化收缩率低（通常＜3%），且固化后胶层具备一定柔韧性（断裂伸长率≥100%），能缓冲固化过程中的内应力，以及使用中因温度变化产生的界面应力，避免对精密元件造成物理损伤，保障计量与传输精度。

五、工艺适配性：满足模块批量生产需求

智能水表模块多为规模化量产，要求灌封胶具备便捷的施工特性：

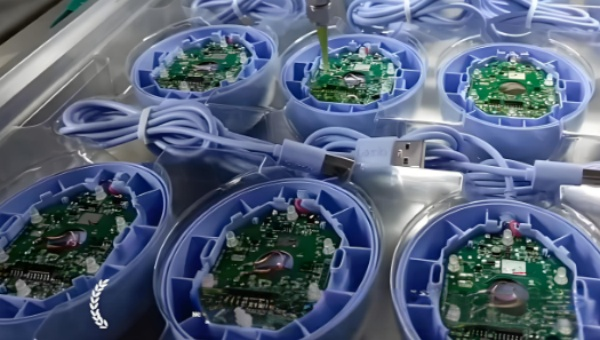

流动性好：聚氨酯灌封胶（尤其双组分型）常温下粘度较低（通常 500-2000mPa・s），能快速渗透到模块的微小间隙（如芯片引脚间、电路焊点周围），形成完整包裹，无气泡、空洞等缺陷；

固化灵活：可根据生产节奏选择室温固化（24-48 小时）或中温加速固化（60℃下 2-4 小时），无需高温烘烤，避免高温对模块内热敏元件（如无线芯片）的损伤；

环保合规：主流聚氨酯灌封胶符合 RoHS、REACH 等环保标准，无重金属、有害挥发物（VOC）释放，适配智能水表 “民用产品” 的环保要求，避免对水质或环境造成潜在影响。

综上，聚氨酯灌封胶通过 “防水密封 + 绝缘保护 + 耐候抗应力 + 工艺适配” 的综合优势，精准解决智能水表模块在复杂环境中的防护痛点，既能保障模块长期稳定运行，又能适配规模化生产需求，成为该领域封装材料的优选。若需进一步优化，可根据水表模块的具体尺寸、工况要求，选择 “高弹性”“快速固化” 或 “超高耐温” 型聚氨酯灌封胶，提升封装针对性。
