互感器封装用胶解决方案

一、概述

   互感器作为电力系统计量、信号采集、保护监测的核心元器件，广泛应用于开关柜、配电箱、户外环网柜、光伏箱变等场景。封装灌封胶是互感器结构防护与电气安全的关键材料，用于包裹线圈、铁芯、引线组件，隔绝水汽、粉尘、腐蚀性介质，分散冷热循环产生的应力，保障长期电气参数稳定。

互感器工况差异大，户内、户外、高低温交变、高湿盐雾等环境，对灌封材料的电气性能、力学性能、耐候性有明确约束，材料选型不当易出现绝缘下降、开裂、脱粘、气泡、发热老化等问题。本方案围绕互感器使用需求，明确灌封胶核心技术要求，介绍 HJ-5011 聚氨酯灌封胶应用方案，供选型参考。

二、互感器对灌封胶的核心要求与参考标准

（一）核心性能要求

1. 电气绝缘性能

具备高体积电阻率、高击穿强度、低介电损耗，在工频电压下绝缘稳定，不产生局部放电，满足互感器绝缘防护基础需求，避免漏电、击穿、信号漂移。

2. 低应力、抗开裂

互感器线圈、骨架、引线、铁芯多种异质材料复合，热膨胀系数差异大；灌封固化后胶体内应力低，冷热冲击循环不易开裂、不与基材界面脱粘，保护漆包线不被应力拉扯损伤。

3. 耐温与热稳定性

适配互感器工作温升环境，高温下胶体不软化、不流淌、不快速降解；低温环境不脆裂，高低温循环后电气性能无明显衰减。

4. 防潮、防水、耐介质

低吸水率，阻隔水汽渗透；可耐受一定凝露、潮湿环境，户外使用版本需兼顾耐湿热、抗盐雾能力，防止受潮后绝缘电阻下滑。

5. 工艺适配性

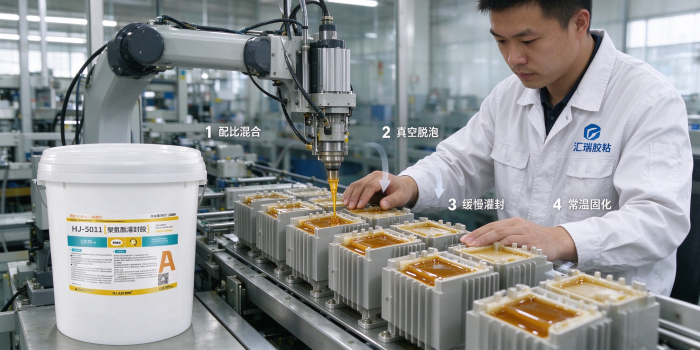

双组份配比稳定，可自流平、脱泡性能良好，适合真空灌封；固化速度可控，可适配自动化灌封线与小批量手工灌封；固化过程放热温和，避免高温灼伤漆包线。

6. 阻燃安全

电力元器件优先具备阻燃特性，遇明火不易持续燃烧，降低起火扩散风险。

7. 相容性

与漆包线、PA/ABS 骨架、铜材、绝缘纸、端子基材相容性良好，不腐蚀、不溶胀、不污染线圈绝缘层。

（二）参考执行标准

• GB/T 1408.1 绝缘材料 电气强度试验方法

• GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法

• GB/T 10294 绝热材料稳态热阻及有关特性的测定

• GB/T 2408 塑料 燃烧性能的测定 水平法和垂直法

• GB/T 7193 不饱和聚酯树脂试验方法（灌封胶力学、收缩率参考）

• GB/T 17037 塑料热老化试验方法

注：产品最终验收，以互感器厂家图纸、企业规范及对应电力元器件技术协议为准。

三、HJ-5011 聚氨酯灌封胶产品介绍

HJ-5011 为双组份常温固化聚氨酯灌封胶，专为互感器、小型电源、传感器类电气元器件封装开发，A/B 组分按比例混合后自流平，可真空脱泡，固化后形成弹性至半刚性胶层，兼顾绝缘防护与低应力特性，是互感器主流灌封材料选择之一。

（一）产品优势

1. 低固化内应力

聚氨酯体系固化收缩率低，相比环氧硬胶，胶体具备一定韧性，冷热交变时可缓冲不同基材之间的热胀差，大幅降低互感器灌封件开裂、界面脱层风险，保护漆包线。

2. 电气绝缘均衡

击穿强度、体积电阻率满足低压互感器绝缘使用需求，介电损耗低，灌封后互感器信号采集稳定。

3. 工艺友好

混合后流动性佳，自流平填充缝隙，真空脱泡容易；固化放热峰值低，不会瞬间高温损伤漆包线绝缘层；可根据产线需求调整固化速度，适配半自动、全自动灌封工艺。

4. 防潮耐湿热

吸水率较低，致密胶层阻挡水汽侵入，适合户内高湿环境互感器，搭配结构密封可延伸至轻度户外场景。

5. 基材相容性广

对铜、漆包线、尼龙、塑料骨架、绝缘纸附着力良好，无腐蚀，不会破坏原有绝缘结构。

（二）产品局限性

1. 耐温上限有限

长期连续使用温度弱于环氧灌封胶，不适合持续高温、散热条件差、温升极高的互感器工况；高温环境长期老化后绝缘性能会逐步衰减。

2. 阻燃等级常规

基础款阻燃性能一般，有高阻燃要求项目需提前定制配方。

3. 耐候性不及有机硅灌封胶

长期强紫外线暴晒环境下，胶体易发黄、表层老化，不建议直接裸露无外壳的户外互感器长期暴晒使用。

4. 耐部分强溶剂较差

接触强酸、强溶剂环境会出现溶胀、降解，仅适合常规电力无强腐蚀工况。

四、主流灌封胶技术对比（互感器选型参考）

✅ 推荐使用 HJ-5011：户内开关柜互感器、箱变内置互感器、计量用低压互感器，产品曾出现环氧灌封开裂、脱粘不良，优先选用本品改善良率。

❌ 不优先推荐：无外壳直接暴晒户外互感器、持续高温大温升互感器、需要后期拆解返修的互感器。

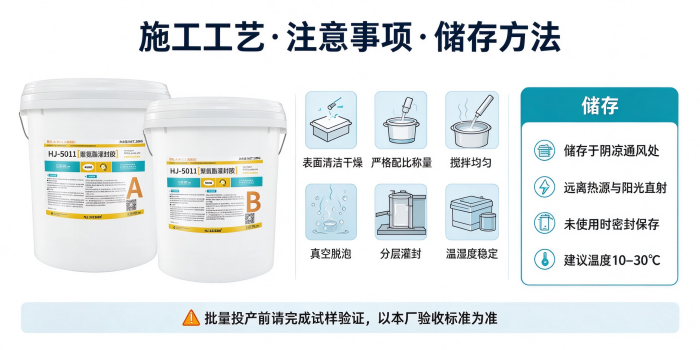

使用要点

1. 基材表面清洁干燥，去除油污、粉尘；

2. 严格按照配比称量搅拌，搅拌均匀后尽快上真空脱泡；

3. 控制灌封厚度，厚灌封件建议分多次灌封，降低积热；

4. 固化环境保持通风、温湿度稳定；

5. 批量投产前，务必做小试样验证：冷热冲击、绝缘、附着力、老化匹配本厂验收标准。

六、服务支持

可提供 HJ-5011 样品、产品 TDS 技术数据表、SDS 安全资料；支持根据互感器尺寸、工况，协助评估灌封工艺、配比、固化参数；按需提供定制化调整方案。
