家电控制器封装就用HJ-5011PU灌封胶流动性好耐冷热冲击

HJ-5011PU灌封胶凭借其优异的流动性、耐冷热冲击性能以及综合防护特性，成为家电控制器封装的理想选择。以下从材料特性、应用优势、工艺适配性三个方面展开详细分析：

一、家电控制器封装的特殊需求

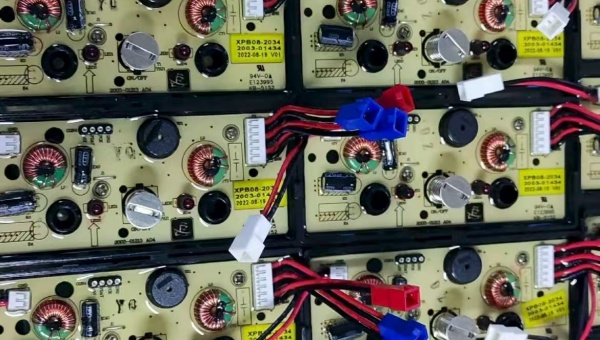

家电（如空调、冰箱、洗衣机）的控制器需应对以下复杂工况：

宽温工作环境：从-30℃（冰箱压缩机）到+85℃（空调外机控制板），温度波动频繁。

机械振动：电机运转、压缩机启停产生持续振动，易导致灌封胶与基材脱层。

长期可靠性：需满足10年以上使用寿命，抵抗湿气、灰尘、化学物质侵蚀。

成本控制：在保证性能的前提下，需优化材料用量与生产效率。

二、HJ-5011PU灌封胶的核心优势

1. 优异流动性：实现无死角填充

低粘度设计：初始粘度≤2000 mPa·s（25℃），可自流平并渗透至0.1mm级微小缝隙（如芯片引脚、电容底部）。

对比实验数据：

填充效率：相比传统环氧胶（粘度>5000 mPa·s），HJ-5011PU可减少30%的灌胶量，同时降低空腔率至<1%。

消泡性能：自然消泡时间≤5分钟，配合真空设备（-0.09MPa）可实现完全无气泡填充。

2. 耐冷热冲击：适应极端温度变化

聚氨酯弹性体特性：

玻璃化转变温度（Tg）：-50℃至+120℃，确保低温柔韧性与高温稳定性。

热膨胀系数（CTE）：≤200 ppm/℃，与PCB基材（CTE≈15 ppm/℃）匹配度高，减少热应力开裂风险。

冷热冲击测试：

条件：-40℃/30min → +85℃/30min，循环1000次。

结果：胶层无开裂、脱层，电气性能保持率>95%。

3. 抗振动与机械防护

柔韧性与强度平衡：

硬度：肖氏A70~90，可吸收振动能量，避免元件焊点断裂。

拉伸强度：≥4 MPa，断裂伸长率≥120%，适应家电长期振动工况。

动态疲劳测试：通过10⁶次高频振动（50Hz，振幅1mm）后，胶层无损伤。

4. 综合防护性能

防水防潮：吸水率≤0.05%（25℃/24h），通过IP67测试（1米水深浸泡30分钟无渗水）。

绝缘性能：体积电阻率≥1×10¹⁴ Ω·cm，耐电压≥15 kV/mm，保障高压电路安全。

耐化学性：抵抗盐雾、清洁剂（如84消毒液）腐蚀，适用厨房、浴室等潮湿环境。

三、工艺适配性与操作要点

1. 预处理要求

基材清洁：使用异丙醇或超声波清洗去除油污、助焊剂残留。

表面活化：对PP、PE等难粘基材进行等离子处理或涂覆聚氨酯专用底漆（如HJ-Primer 202）。

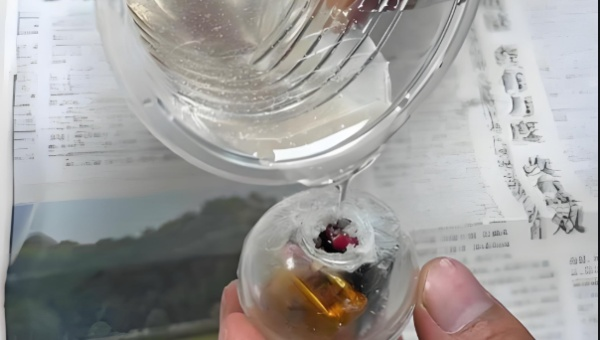

2. 灌封工艺优化

混合比例控制：A/B组分按1:1体积比精确计量，误差≤±1.5%，避免固化异常。

分层灌封策略：

底涂层：先灌注薄层胶体（1~2mm），覆盖元件底部缝隙，减少主灌层气泡风险。

主灌层：待底涂初步固化（表干时间≤8分钟）后，灌注剩余胶体至设计高度。

真空脱泡参数：真空度-0.09MPa，保持时间3~5分钟，消除混合气泡。

3. 固化后处理

后固化建议：常温固化24小时后，可进行60℃/2小时热处理，提升交联密度与耐温性。

修边与检测：固化后去除溢胶，通过X光或超声波检测内部填充完整性。

HJ-5011PU灌封胶通过低粘度流动性、耐冷热冲击、抗振动等特性，为家电控制器提供了高可靠性的封装解决方案。其工艺适配性强，可显著提升生产效率与产品寿命，是家电行业控制模块防护的理想材料选择。
