HJ-5015无气泡聚氨酯灌封胶快速渗透电路板适用电动工具控制器封装

HJ-5015无气泡聚氨酯灌封胶凭借其快速渗透、无气泡填充及优异的防护性能，成为电动工具控制器封装的理想选择。以下从材料特性、应用优势、工艺适配性三个方面展开分析：

一、电动工具控制器封装的挑战

电动工具（如电钻、角磨机）的控制器需满足以下严苛要求：

高振动环境：电机运转产生高频振动，易导致传统灌封胶开裂或脱层。

快速温升：大电流工作下，控制器温度可能瞬间升至100℃以上，需材料具备快速导热与耐热冲击能力。

复杂结构填充：电路板元件密集（如MOS管、电容、电感），需灌封胶渗透至微小缝隙，避免局部空腔。

防护等级要求：需达到IP67或更高，防止灰尘、湿气侵入导致短路。

二、HJ-5015无气泡聚氨酯灌封胶的核心优势

1. 快速渗透与无气泡填充

低粘度设计：初始粘度≤3000 mPa·s（25℃），可自流平并快速渗透至元件间隙（如0.2mm缝隙）。

真空脱泡优化：通过配方调整，胶体在混合后自然消泡时间缩短至5分钟内，配合真空设备（如-0.09MPa）可实现完全无气泡填充。

对比传统材料：相比硅胶（粘度>5000 mPa·s）或环氧胶（易产生混合气泡），HJ-5015显著降低空腔风险。

2. 抗振动与柔韧性

聚氨酯弹性体特性：肖氏硬度A60~80，拉伸强度≥3 MPa，断裂伸长率≥150%，可吸收振动能量，避免元件脱落或焊点断裂。

动态疲劳测试：通过10⁶次高频振动（100Hz）后，胶层无开裂或脱层现象。

3. 快速固化与生产效率

双组分快速反应：A/B组分混合后，表干时间≤10分钟（25℃），24小时可达80%固化强度，支持连续化生产。

加温固化加速：60℃/2小时可完全固化，缩短生产周期30%以上。

4. 综合防护性能

耐温范围：-40℃至+130℃，适应电动工具从低温启动到高温工作的极端环境。

防水防潮：吸水率≤0.1%（25℃/24h），通过IP67测试（1米水深浸泡30分钟无渗水）。

绝缘性能：体积电阻率≥1×10¹⁴ Ω·cm，耐电压≥15 kV/mm，保障高压电路安全。

三、工艺适配性与操作要点

1. 预处理要求

基材清洁：使用异丙醇或超声波清洗去除电路板油污、助焊剂残留。

表面活化：对PP、PE等难粘基材进行等离子处理或底涂剂（如聚氨酯专用底漆）涂覆。

2. 灌封工艺优化

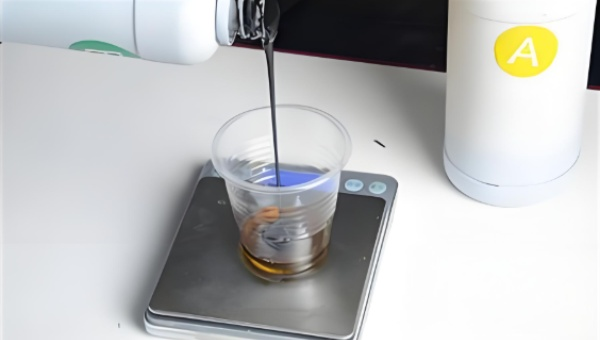

混合比例控制：A/B组分按1:1体积比精确计量，误差≤±2%，避免固化异常。

分层灌封：对高元件密度电路板，采用“底涂+主灌”工艺：

底涂层：先灌注薄层胶体（1~2mm），覆盖元件底部缝隙。

主灌层：待底涂初步固化后，灌注剩余胶体至设计高度。

真空脱泡参数：真空度-0.09MPa，保持时间5~10分钟，消除混合气泡。

3. 固化后处理

后固化建议：常温固化24小时后，可进行60℃/2小时热处理，进一步提升交联密度。

修边与检测：固化后去除溢胶，通过X光或超声波检测内部填充完整性。

HJ-5015无气泡聚氨酯灌封胶通过快速渗透、抗振动、高效生产等特性，为电动工具控制器提供了高可靠性的封装解决方案，是提升产品竞争力与生产效率的关键材料选择。
