汇巨环氧结构胶提升电热管在高温工况下的可靠性用胶方案

汇巨环氧结构胶提升电热管在高温工况下的可靠性用胶方案：

一、方案背景与目标

电热管作为电力设备的关键部件，在高温工况下运行时，其封口与连接部位的可靠性至关重要。

汇巨环氧结构胶通过其优异的耐高温、高强度及电绝缘性能，为电热管提供可靠的密封与固定解决方案，确保电热管在高温环境下的长期稳定运行。

二、产品选型与特性

推荐产品：HJ-8200AB耐高温电热管封口环氧密封胶

主要特性：

耐高温性能：长期耐温200℃，瞬间耐温可达350℃，满足电热管高温工况需求。

高强度与韧性：抗压强度24kg/mm²，弯曲强度17kg/mm²，引张强度16.5kg/mm²，确保连接部位稳固可靠。

优异的电绝缘性：诱电率（1KHZ）3.75，适合电气连接部位的密封。

耐化学腐蚀：疏水性能好，能在潮湿或腐蚀性环境中长期使用。

三、应用场景与解决方案

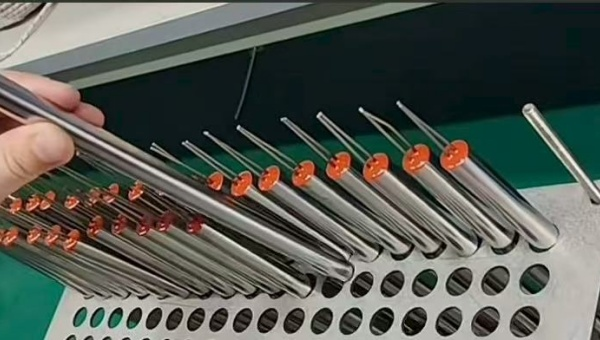

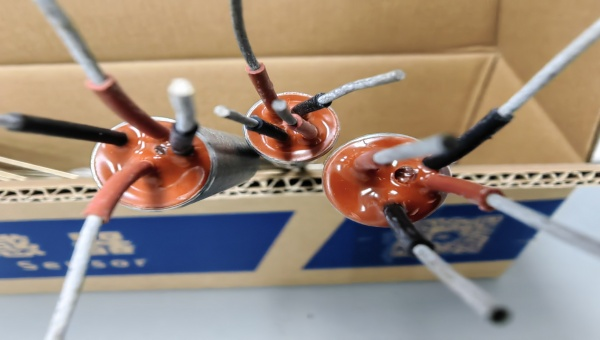

1. 电热管端头密封

问题：电热管端头与管体连接处易因热膨胀差异或振动导致密封失效。

方案：

使用HJ-8200AB环氧密封胶进行环形密封，确保胶层厚度均匀（≥2mm）。

固化程序：80℃保温30分钟，随后在10~30分钟内升温至140℃，并在140℃下保温1小时，以消除内应力并提高密封效果。

效果：密封压力≥2MPa，寿命显著延长，满足高温工况下的长期使用需求。

2. 电热管内部元件固定

问题：电热管内部电阻丝、绝缘支架等元件需高强度固定，防止振动导致脱落。

方案：

采用HJ-8200AB环氧密封胶进行点胶固定，胶点直径≥3mm，间距≤50mm，确保固定点分布均匀。

固化后硬度达到SHORE D90，抗剪切强度高，确保元件在长期振动下无位移。

优势：耐高温蠕变性能优异，适合电热管内部高温环境。

四、施工流程与操作要点

准备阶段：

将A/B剂分别放入80℃烘箱预热2小时，提高胶体流动性。

使用搅拌棒充分搅拌A/B剂，按1:1重量比混合并再次充分搅拌，操作中维持胶温在80℃。

施胶阶段：

混合好的胶在80℃下保温，保存时间长达4小时，确保施工灵活性。

电热管排潮后冷却至80~160℃，使用注射器进行精确施胶，确保管内空气完全排除。

固化阶段：

严格按照固化程序进行：80℃保温30分钟，随后在10~30分钟内升温至140℃，并在140℃下保温1小时。

固化过程中监测胶层温度，确保均匀升温，避免局部过热导致性能下降。

五、安全注意事项与贮存条件

安全操作：避免胶粘剂触及皮肤，万一接触立即用肥皂水洗净；工作场所保持通风良好，严禁烟火。

贮存条件：密封保存于阴凉干燥处，保质期12个月；过期后经试验合格可继续使用。

包装规格：提供2KG/组或2加仑/组包装，满足不同规模生产需求。

六、方案优势总结

耐高温性能卓越：长期耐温200℃，瞬间耐温350℃，适应极端高温环境。

高强度与可靠性：提供优异的机械性能，确保电热管连接部位稳固可靠。

电绝缘性能优异：适合电气连接部位的密封与固定，防止漏电风险。

施工灵活高效：支持手工及机械施胶，固化程序可控，提高生产效率。
