电机选用环氧树脂灌封胶要注意什么？汇巨胶粘为您揭秘

"电机选用环氧树脂灌封胶：导热、绝缘、收缩性三大核心要点全解析

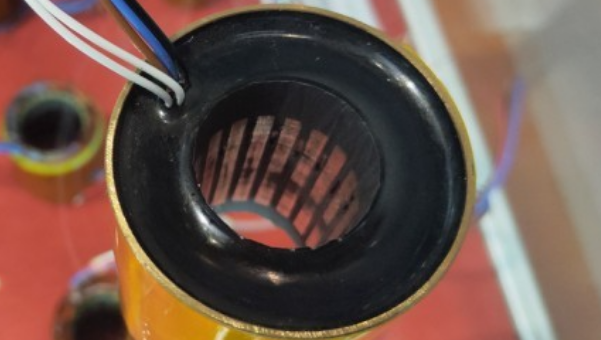

电机作为工业设备的“心脏”，其性能与寿命直接受灌封胶性能影响。环氧树脂灌封胶因固化后硬度高、耐化学腐蚀性强，成为电机封装的主流选择。但若选型不当，易导致电机过热、绝缘失效或结构开裂。汇巨胶粘结合20年行业经验，从导热性、绝缘性、收缩性三大维度，为您揭秘电机灌封胶的选型关键。

一、导热性：电机散热的“生命线”

1. 电机散热的严峻挑战

现代电机向高功率密度、小型化方向发展，局部温升问题愈发突出。例如：

新能源汽车驱动电机：功率密度超5kW/kg，绕组温度可达180℃以上；

工业伺服电机：连续工作时，未灌封电机的绕组温升比灌封后高30-50℃，绝缘寿命缩短60%以上。

若灌封胶导热性不足，热量无法及时导出，会导致：

永磁体退磁：温度每升高10℃，退磁率增加15%；

绝缘材料老化：180℃下，普通环氧树脂的绝缘电阻在1000小时内下降至初始值的1/1000；

机械性能下降：高温导致环氧胶脆化，振动下易开裂。

2. 环氧灌封胶导热设计策略

（1）填料选择：平衡成本与性能

基础导热：氧化铝（Al₂O₃）填料，导热系数0.8-1.5W/m·K，成本低，但填充量超过60%时易沉降，导致导热不均；

高性能导热：氮化铝（AlN，导热系数170-230W/m·K）、氮化硼（BN，30-300W/m·K），需通过硅烷偶联剂表面改性，防止团聚影响分散性；

复合填料：将氧化铝（大粒径，构建导热骨架）与氮化硼（小粒径，填充空隙）复配，可实现导热系数3-5W/m·K，同时控制成本。

（2）结构优化：构建高效导热路径

梯度导热：靠近发热源（如绕组）采用高导热层（如BN填充，3-5W/m·K），外壳侧采用低导热层（如Al₂O₃填充，1-2W/m·K），平衡散热与成本；

三维导热网络：添加碳纤维或石墨烯等纤维状填料，形成纵向导热通道，解决平面导热瓶颈，实测导热效率提升40%以上。

（3）实测案例：导热性对电机寿命的影响

某新能源汽车电机厂商对比测试显示：

使用普通氧化铝灌封胶（导热1.2W/m·K）时，电机连续运行500小时后，绕组温度达155℃，绝缘电阻降至50MΩ；

改用氮化硼梯度灌封胶（核心层3.5W/m·K）后，相同工况下绕组温度降至128℃，绝缘电阻稳定在500MΩ以上，电机寿命延长至15年以上。

二、绝缘性：电机安全的“防火墙”

1. 电机绝缘失效的三大诱因

电化学腐蚀：在盐雾、潮湿环境（如船舶电机）中，氯离子渗透至铜绕组表面，形成原电池反应，腐蚀速率比干燥环境快10倍；

局部放电：高压电机（＞10kV）中，气隙电场强度超过3kV/mm时，绝缘材料表面产生树枝状放电通道，导致绝缘击穿；

热老化：180℃下，普通环氧树脂的介电强度从25kV/mm降至10kV/mm，仅需100小时即可引发绝缘失效。

2. 环氧灌封胶绝缘设计要点

（1）材料配方：提升本征绝缘性能

主链结构：采用双酚A型环氧（耐热性＞155℃）与脂环族环氧（低吸水率＜0.1%）复配，减少极性基团，降低介电损耗（tanδ＜0.005@1MHz）；

固化剂选择：酸酐类固化剂（如甲基四氢苯酐）比胺类固化剂的绝缘性能更优，因其分子结构中无活泼氢，可减少水解风险；

填料处理：添加高纯度二氧化硅（粒径D50＜5μm），并通过硅烷偶联剂包覆，填充气隙，提升击穿强度至25kV/mm以上。

（2）工艺控制：消除绝缘薄弱点

真空脱泡：在真空度＜10mbar的条件下脱泡15分钟以上，将孔隙率控制在2%以下，避免气隙引发局部放电；

分段固化：先在80℃下预固化2小时，使胶体初步交联并排出挥发分，再升温至150℃后固化4小时，消除内应力，防止微裂纹产生；

表面处理：灌封前对电机外壳进行喷砂处理（粗糙度Ra3.2-6.3μm），增强胶体与金属的附着力，避免脱粘导致水汽渗入。

（3）绝缘性能测试标准

基础测试：

体积电阻率：＞1×10¹⁴Ω·cm（IEC 60093）；

介电强度：＞20kV/mm（1mm厚样品，IEC 60243-1）；

加速老化测试：

双85测试（85℃/85%RH，1000小时）后绝缘电阻＞100GΩ；

冷热冲击（-40℃~150℃，500次循环）无击穿、无脱层。

三、收缩性：电机可靠性的“隐形杀手”

1. 收缩性对电机的危害

环氧胶固化收缩率＞1%时，会产生以下问题：

结构应力：绕组与铁芯间产生微间隙（＞0.1mm），振动下引发噪声（增加10dB以上），甚至导致绕组松动；

脱粘风险：灌封层与外壳脱粘后，水汽沿缝隙渗入，引发绝缘电阻下降（24小时内可降至初始值的1/10）；

尺寸精度：收缩率波动＞0.2%时，电机装配公差超标，影响动态平衡（不平衡量＞0.5g·mm），导致振动加剧。

2. 低收缩环氧灌封胶设计策略

（1）材料改性：抑制固化收缩

膨胀单体：引入双环戊二烯（DCPD）等开环聚合单体，其固化时体积膨胀可补偿环氧树脂的收缩，使总收缩率降至0.3%以下；

无机填料：添加30%体积分数的空心玻璃微珠（粒径10-50μm），通过“微球支撑”作用减少收缩，同时降低密度（减轻电机重量）；

柔性链段：在环氧分子链中引入聚醚或聚酯柔性段，增加分子链运动能力，释放内应力，实测收缩率降低50%以上。

（2）工艺优化：减少收缩应力

低温固化：采用潜伏性固化剂（如双氰胺），在60℃下缓慢固化（时长＞8小时），延长流动时间，使胶体充分填充微孔并均匀收缩；

双向模压：灌封后施加5MPa压力并保持2小时，迫使胶体与电机各部件紧密接触，同时抑制收缩导致的脱粘；

后处理：固化后将电机置于80℃烘箱中保温4小时，消除残余应力，避免使用过程中因温度变化导致二次收缩。

（3）收缩性测试方法

线性收缩率：将胶体注入标准模具（如25mm×25mm×125mm），固化后测量长度变化，计算收缩率；

体积收缩率：通过密度瓶法测量固化前后密度变化，推算体积变化率；

动态热机械分析（DMA）：监测固化过程中模量变化，定位收缩应力峰值，优化固化工艺参数。

四、选对灌封胶，电机寿命与性能双提升

电机灌封胶的导热性、绝缘性、收缩性并非孤立参数，而是需根据功率等级、工作环境、成本预算进行系统匹配。例如：

低功率电机（如家用电器）：优先选择导热1.0W/m·K、收缩率＜0.5%的通用型灌封胶；

新能源汽车电机：需采用导热3.5W/m·K、绝缘电阻＞500GΩ、收缩率＜0.2%的高性能灌封胶；

高压伺服电机：必须通过局部放电测试（＜5pC）和冷热冲击测试（500次无击穿）。

立即联系汇巨技术团队，获取您的电机专属灌封方案，让每一台电机都“热得快、绝得牢、缩得稳”！汇巨胶粘拥有200+种环氧灌封胶配方库，可针对电机具体工况提供定制化解决方案。从免费样品测试到工艺指导，从失效分析到寿命预测，我们以材料科学+工程经验为电机保驾护航。"
