继电器线圈绕组灌封胶选用指南

一、灌封胶的核心作用

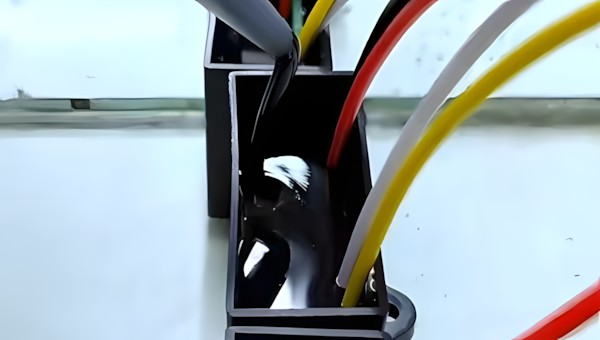

继电器线圈灌封旨在通过密封保护绕组，提升绝缘性、防潮性、抗震性及耐温性，确保长期稳定运行。

二、灌封胶关键性能要求

1.高绝缘性：防止线圈间短路，介电强度需＞15 kV/mm。

2.耐温性：耐受-40℃~150℃温度波动，适应线圈发热及环境变化。

3.低收缩率：固化收缩率＜1%，避免内应力损伤线圈。

4.防潮防腐：密封性优异，抵御湿度、盐雾及化学腐蚀。

5.机械强度：硬度高（邵氏D＞80），固定线圈结构，抗振动冲击。

6.工艺适配性：流动性佳，可渗透细小间隙，固化时间适中（2-8小时）。

三、常见灌封胶对比 ：

环氧树脂胶：绝缘性优、硬度高、耐温耐化学，但抗冲击性较弱。

聚氨酯胶：柔韧性好、抗震动，但耐温性差（＜120℃）。

有机硅胶：耐高低温（-60~200℃）、弹性佳，但机械强度低、成本高。

四、环氧灌封胶的适用性分析

1. 绝缘防护：高介电强度（通常＞20 kV/mm）有效隔离线圈匝间电流。

2. 耐温稳定：工作温度范围宽（-40~150℃），匹配继电器温升需求。

3. 结构固定：固化后高硬度，防止线圈松动，降低振动引发的微放电风险。

4. 环境耐受：抗潮气、酸碱及油污，延长线圈寿命。

5. 工艺友好：可通过调整固化剂比例优化流动性及固化速度，适应复杂结构灌封。

6. 经济性：成本低于有机硅，性价比突出。

五、选型建议

优先选用改性环氧灌封胶，其通过添加增韧剂可提升抗冲击性，同时保留高强度和耐温性。典型型号如双组分环氧胶HJ-374，具备低粘度、无气泡、阻燃UL94 V-0等级，适用于精密继电器绕组灌封。
